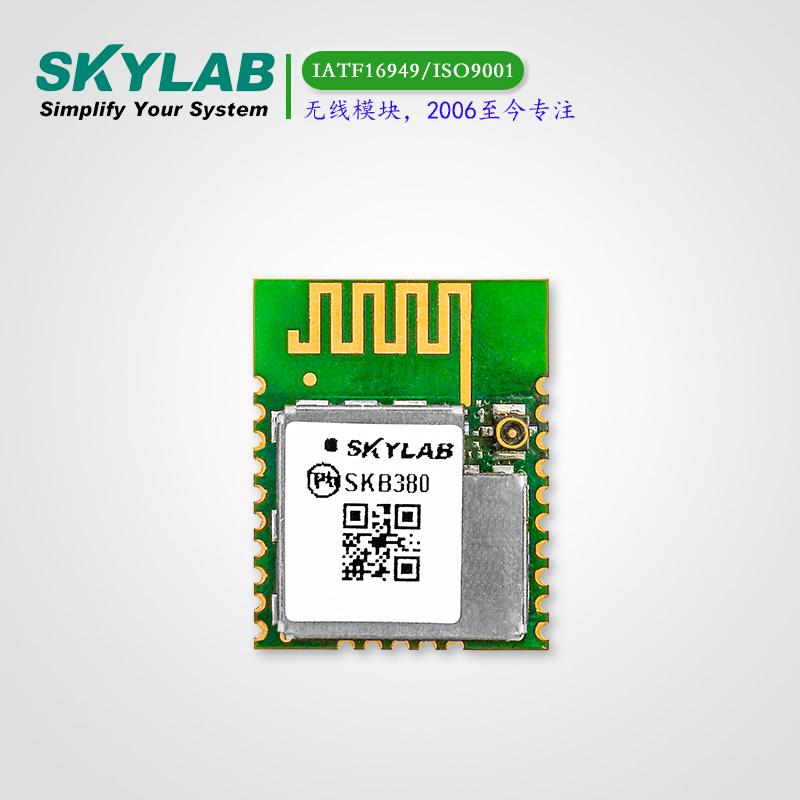

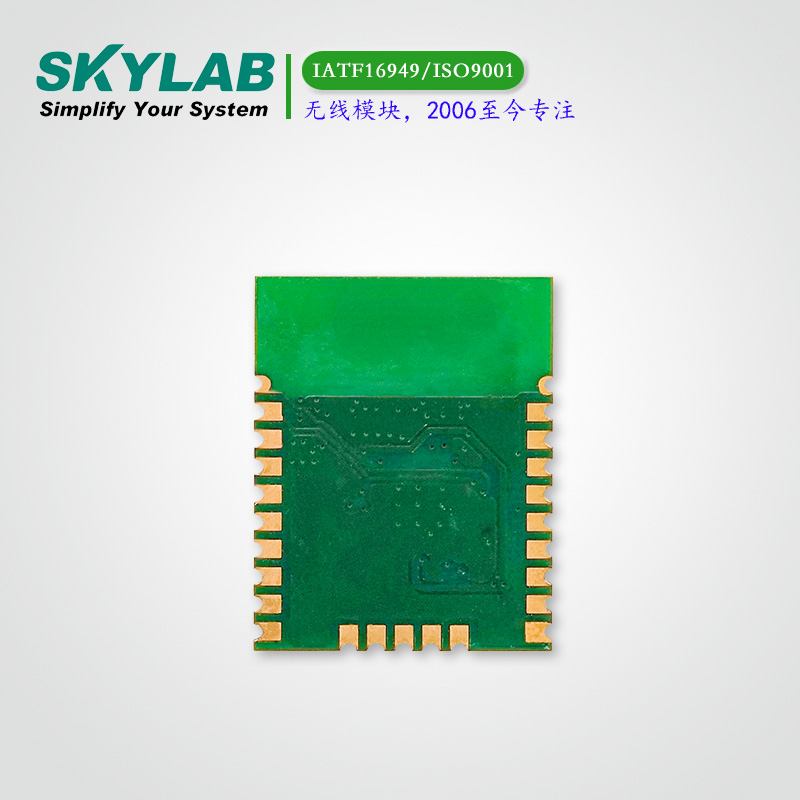

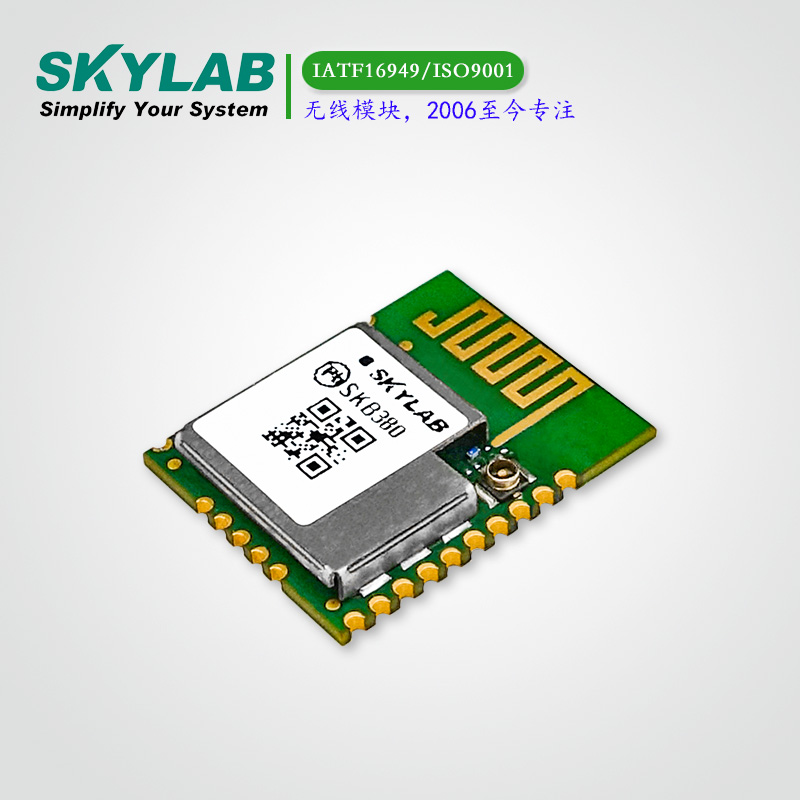

SKB380模塊是一個國產方案的高集成藍牙5.0低功耗（BLE）藍牙模塊，支持對接鴻蒙系統，模塊自帶 ARM Cortex-M0 32 位處理器，512KB Flash，64KB SRAM，并集成 UART、SPI、I2C、PWM、ADC 等豐富外設。模塊擁有尺寸小、功耗低等優點，非常適合智能穿戴設備、智能家居、運動健身設備、消費電子、工業控制等IOT應用場景。

BLE5.0藍牙模塊SKB380模塊接收靈敏度為-93dBm，支持1Mbps，2Mbps的BLE速率模式，支持6通道PWM，擁有19個I/O口可任意配置成各種接口。產品能較好的嵌入到客戶產品中，同時滿足客戶對藍牙產品再次快速編程需求?？筛鶕?jù)需求選擇PCB板載天線和IPEX-III代外置天線封裝。

BLE5.0藍牙模塊SKB380應用框圖

BLE5.0藍牙模塊SKB380 PCB設計參考

◆ 電腦輸入輸出外設

     鼠標

     鍵盤

     多點觸控板

◆ 交互式娛樂設備

     遙控器

     3D眼鏡

     游戲遠程控制器

◆ 個人局域網

     健康傳感及監控設備

     醫療設備

     遙控鑰匙+手表手環

◆ 遙控玩具

◆ 室內定位藍牙信標

◆ 彩色遙控LED燈

◆ 樓宇自動化

◆ 無線傳感器網絡

◆ 資產追蹤

藍牙低功耗BLE 5.0協議

支持串口到藍牙透?jìng)?/p>

支持BLE速率模式

6路24位定時器，支持RTC

支持6通道PWM

3路12位ADC檢測功能

19*GPIO, 2*SPI, 2*I2C

1 路 PGA，支持模擬麥克風輸入

兼容ROHS（無鉛）
