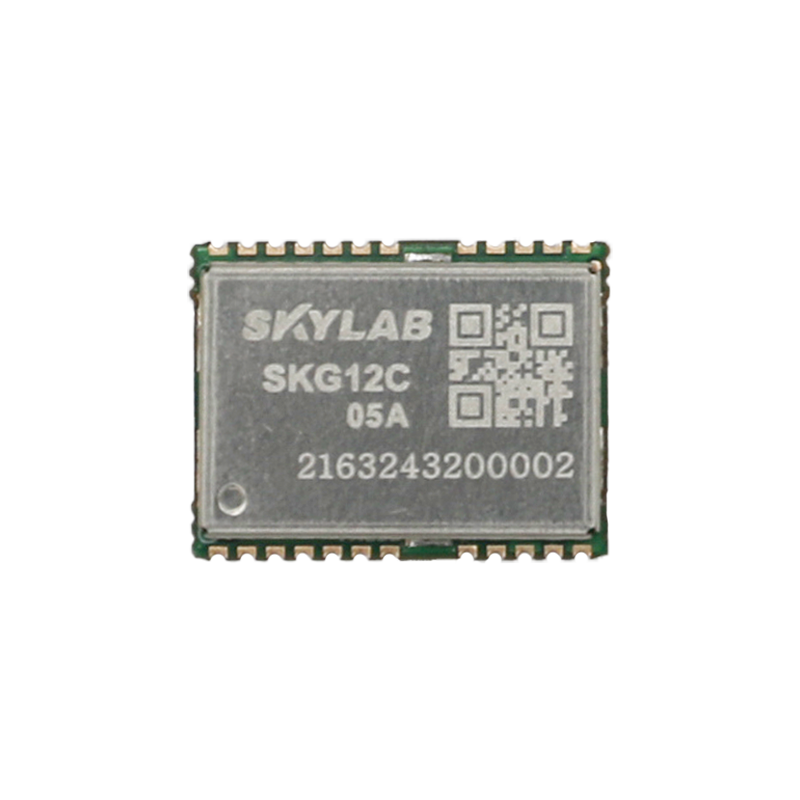

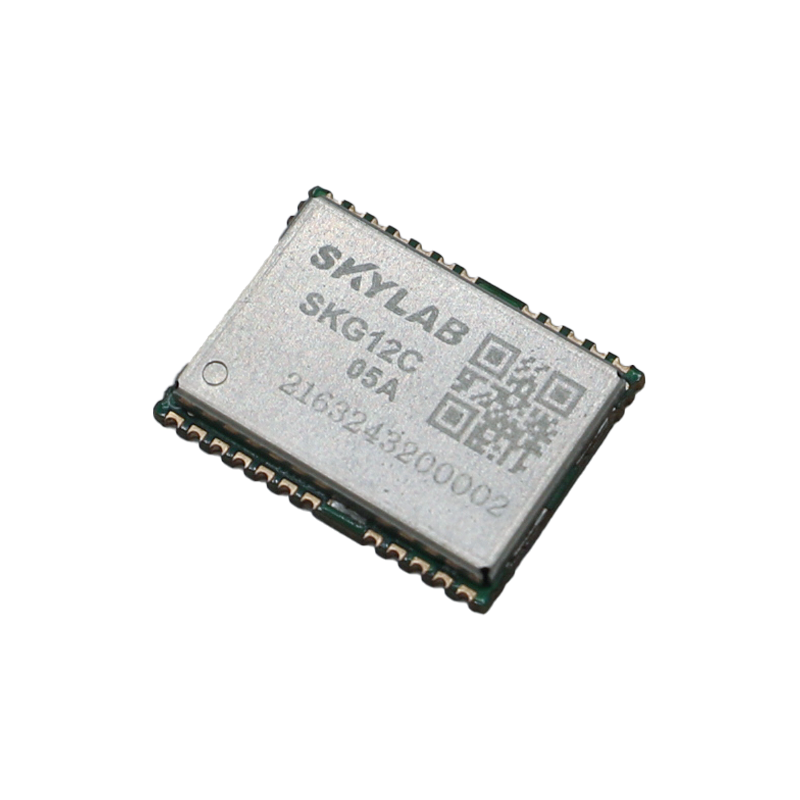

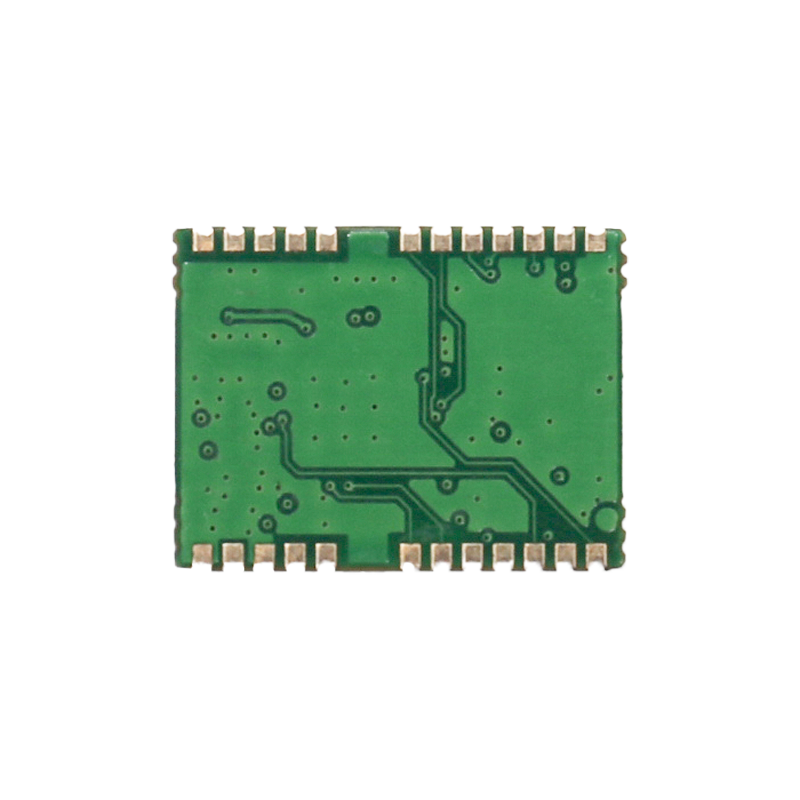

SKG12C-05A是一款高性能的GNSS一體化解決方案模塊，具有超靈敏度、超低功耗和較小的外形。將射頻信號接入模塊的天線輸入端，在具有NMEA協議的串行接口上提供完整的位置、速度和時間信息的完整串行數據信息。其-162dBm跟蹤靈敏度擴展了定位覆蓋到城市峽谷和茂密的樹葉環境。

　　電源

　　輸入電壓VCC應為3.0V~3.6V范圍內，電流不小于100mA。外部解耦電路(10uF和1uF)必須提供合適的解耦。這樣可降低電源噪聲，提高功率穩定性。

　　主電源VCC電流隨處理器負載和衛星采集而變化。采集期間的平均供應電流約為40mA。

　　UART

　　該模塊支持一個全雙工串行通道UART。串行連接在3.3VLVTTL邏輯電平，如果需要不同的電壓電平，使用適當?shù)碾娖揭莆黄?。但是?shù)據格式是固定的：X，N，8,1，即X波特率，沒有奇偶校驗，8個數據位和1個停止位，不支持其他數據格式，請先發送LSB。

　　AssistedGNSS

　　輔助信息的提供，如星歷、年歷、粗略的最后位置和時間，將顯著減少首次修復的時間，提高采集靈敏度。

　　GNSS

　　SKG12C-05AGNSS模塊可以接收和跟蹤多個GNSS系統(如GPS、信號、伽利略和BDS信號)。SKG12C-05A可以配置為開始搜索哪個衛星系統。默認情況下，接收器被配置為并發的GPS和BDS接收。

　　SKG12C-05A單GPS定位導航模塊應用

　　◆ LBS

　　◆ PND

　　◆ 車輛導航系統

　　◆ 個人導航設備

　　SKG12C-05A單GPS定位導航模塊參數

　　SKG12C-05A單GPS定位導航模塊特性

　　◆ 支持GPS/GLONASS/BDS/GALILEO/QZSS系統

　　◆ 超高靈敏度：-162dBm

　　◆ TTFF≤32s

　　◆ 支持秒脈沖信號(PPS)輸出

　　◆ 支持AGNSS

　　◆ 符合RoHS標準(無鉛)

　　◆ 符合FCC,CE
